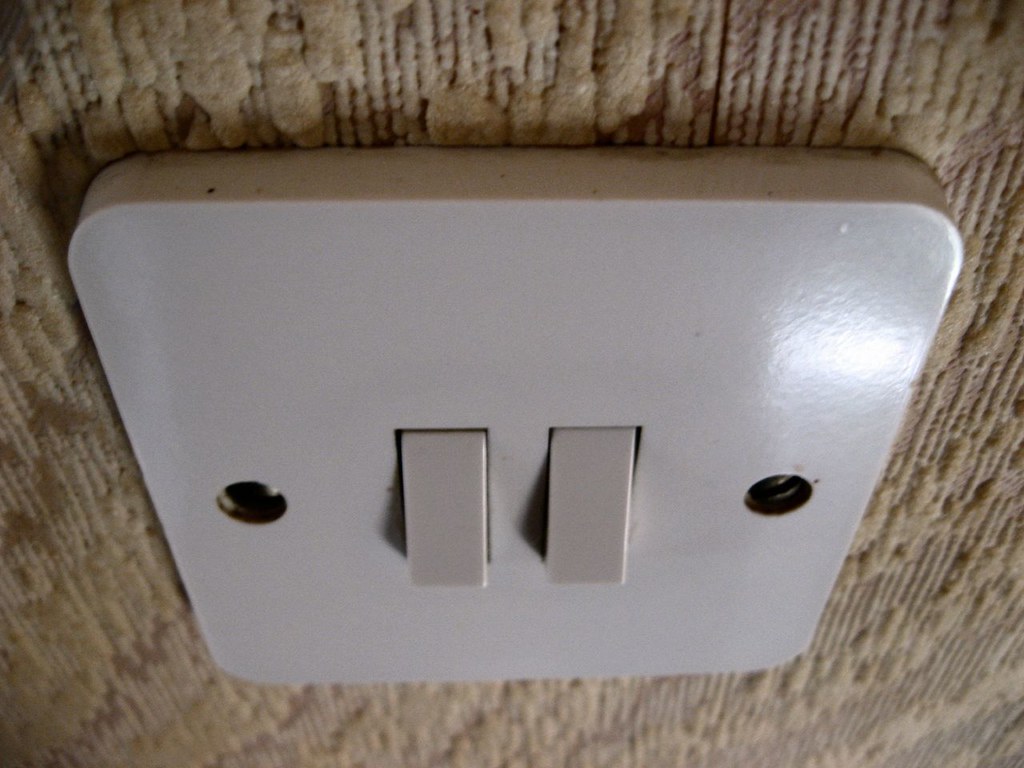

Dans l’univers de l’installation électrique, l’interrupteur double représente une pièce maîtresse permettant de contrôler deux circuits d’éclairage distincts depuis un seul et unique point de commande. Que vous soyez électricien chevronné ou amateur averti, la compréhension du branchement interrupteur double est essentielle pour assurer un éclairage optimal et sécurisé. Aujourd’hui, nous vous guiderons à travers les étapes du cablage branchement, en insistant sur les aspects cruciaux comme les connexions de la phase, du neutre et du retour lampe.
Comprendre le fonctionnement d’un interrupteur double
Avant de se lancer dans le branchement proprement dit, il est primordial de saisir le schéma électrique d’un interrupteur double. Ce type d’interrupteur permet de contrôler deux sources lumineuses indépendamment, c’est-à-dire qu’il contient deux mécanismes d’allumage dans un seul boitier. Cela nécessite des connaissances précises sur les fils électriques et leur disposition dans le circuit électrique.
Schéma et câblage du double interrupteur
Pour assurer une connexion correcte, vous aurez besoin d’un schéma de câblage clair. Le circuit typique inclut plusieurs composants:
- Une boîte d’encastrement pour accueillir l’interrupteur.
- Un tableau électrique d’où partent les fils de phase.
- Des bornes spécifiques pour connecter le neutre et le retour lampe.
Le premier interrupteur du double allumage reçoit le fil de phase provenant du tableau électrique. Ce fil rouge ou marron est connecté à la borne marquée « L » ou « P » sur l’interrupteur double. Ensuite, chaque retour lampe, généralement de couleur noire ou bleue, est relié aux bornes « 1 » et « 2 » de l’interrupteur.
Boîte d’encastrement et disposition des fils
L’installation d’une boîte d’encastrement joue un rôle fondamental dans la sécurité et le bon fonctionnement du circuit. La boîte doit être solidement fixée au mur et permettre un accès facile à tous les fils électriques pour faire les connexions nécessaires. L’ordre des fils et leur distribution dans la boîte doivent être soigneusement respectés pour éviter tout court-circuit ou dysfonctionnement.
Étapes détaillées pour un branchement précis
Abordons maintenant les étapes précises pour brancher un interrupteur double. Cette partie demande rigueur et vigilance pour garantir un branchement sans erreurs et conforme aux normes de sécurité.
Préparer l’installation électrique
Avant toute intervention, coupez l’alimentation du circuit électrique concerné depuis le tableau électrique. Assurez-vous que le circuit est bien hors tension à l’aide d’un testeur de tension. Une fois cela vérifié, préparez les fils en les dénudant sur environ un centimètre pour permettre une bonne connexion aux bornes de l’interrupteur.
Connexion des fils de phase et de neutre
- Phase: Connectez le fil de phase (rouge/marron) à la borne « L » ou « P » de l’interrupteur double. Cette connexion alimente l’interrupteur et permet de contrôler les deux points d’éclairage.
- Neutre: Le fil neutre, généralement bleu, doit être connecté à la borne neutre de chaque retour lampe. En fonction des installations, le neutre peut parfois être directement relié aux points d’éclairage sans passer par l’interrupteur.
Branchement des retours lampe
Les retours lampe doivent être branchés comme suit :
- Premier retour lampe: Connectez le retour lampe du premier point d’éclairage à la borne « 1 » de l’interrupteur.
- Deuxième retour lampe: De la même manière, reliez le retour lampe du second point d’éclairage à la borne « 2 ».
Veillez à ce que chaque fil soit bien serré dans sa borne pour éviter tout faux contact.
Vérification et finalisation
Une fois toutes les connexions réalisées, replacez l’interrupteur double dans la boîte d’encastrement et fixez-le solidement. Rétablissez l’alimentation électrique depuis le tableau électrique et testez les deux points d’éclairage pour s’assurer que le branchement interrupteur est correct.
Schéma de câblage et normes de sécurité
Un schéma de câblage détaillé est essentiel pour toute installation électrique, notamment pour un double interrupteur. Cela permet de visualiser clairement les différentes connexions et de s’assurer que chaque fil est à sa place. De plus, il est crucial de respecter les normes de sécurité en vigueur pour éviter tout risque d’électrocution ou d’incendie.
Importance d’un schéma clair
Utiliser un schéma électrique clair et précis facilite grandement le processus de branchement. Ce schéma doit montrer les connexions entre le tableau électrique, la boîte d’encastrement, l’interrupteur double et les points d’éclairage. En visualisant ces connexions, il devient plus facile de repérer les erreurs potentielles et de corriger les problèmes avant qu’ils ne deviennent dangereux.
Normes de sécurité à respecter
Respecter les normes de sécurité électrique est impératif :
- Couper le courant: Toujours travailler hors tension pour éviter les chocs électriques.
- Utiliser des outils appropriés: Les tournevis isolés et les testeurs de tension sont indispensables.
- Respecter les couleurs des fils: Chaque couleur a une signification spécifique (rouge/marron pour la phase, bleu pour le neutre, vert/jaune pour la terre).
- Vérification finale: Tester systématiquement le circuit après branchement pour s’assurer qu’il fonctionne correctement et en toute sécurité.
L’avenir des interrupteurs doubles avec Netatmo
Avec l’essor de la maison connectée, les interrupteurs doubles évoluent pour intégrer des fonctionnalités intelligentes, comme ceux proposés par Netatmo. Ces interrupteurs connectés offrent plus de contrôle et de flexibilité dans la gestion de l’éclairage.
Fonctionnalités avancées des interrupteurs doubles Netatmo
Les interrupteurs doubles Netatmo permettent de contrôler l’éclairage via une application mobile, offrant ainsi une gestion à distance et des programmations automatiques. De plus, ils peuvent être intégrés dans des scénarios domotiques pour interagir avec d’autres appareils connectés de la maison.
Installation et intégration des interrupteurs connectés
L’installation d’un interrupteur double Netatmo suit les mêmes principes de base que pour un interrupteur classique, avec en plus l’ajout de la connexion au réseau Wi-Fi. Cela nécessite souvent la configuration via une application dédiée pour le paramétrage et la personnalisation des fonctionnalités. Les avantages incluent la possibilité de régler l’intensité lumineuse, de programmer des horaires d’allumage et d’extinction, et même de surveiller la consommation d’énergie.
Maîtriser le branchement d’un interrupteur double est une compétence précieuse pour tout expert en installation électrique. Cela vous permet de gérer efficacement plusieurs points d’éclairage depuis un seul emplacement, tout en garantissant la sécurité et la performance de votre circuit électrique. En suivant les étapes détaillées et en respectant les normes de sécurité, vous pouvez réaliser une installation propre et fonctionnelle. Avec l’avènement des interrupteurs connectés comme ceux de Netatmo, le futur de l’éclairage domestique s’annonce encore plus prometteur et intuitif. Alors, prêts à brancher vos interrupteurs doubles comme un pro?
